Semana 2: Memórias

Autor: Carlos Fernandes
E-mail para contato: carlos.fernandes@afogados.ifpe.edu.br

Objetivo da Aula

Compreender os diferentes tipos de memória utilizados em computadores, suas funções e impacto no desempenho do sistema, comparando memórias primárias e secundárias, bem como as técnicas de otimização do armazenamento de dados.

---

1. Introdução: A Importância da Memória nos Computadores

A memória é um dos componentes fundamentais de qualquer sistema computacional, pois é responsável pelo armazenamento e acesso rápido aos dados necessários para a execução de tarefas. A capacidade e a velocidade da memória influenciam diretamente o desempenho do computador. Um sistema com maior quantidade de memória RAM e tecnologias de armazenamento rápido (como SSDs) tende a ser mais responsivo e eficiente.

A memória é utilizada em diferentes níveis do sistema computacional, desde a memória cache embutida no processador até dispositivos de armazenamento externo. A organização e hierarquia dessas memórias impactam diretamente na eficiência do processamento de informações.

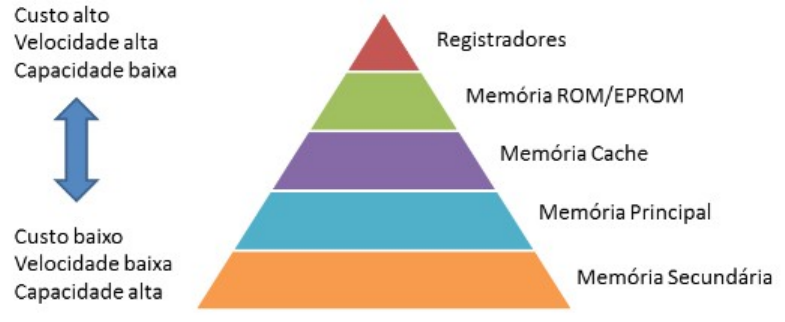

Hierarquia da Memória em um Computador

Os sistemas computacionais são projetados para utilizar memórias de diferentes velocidades e capacidades de forma hierárquica. A hierarquia da memória pode ser classificada da seguinte forma:

1. Registradores da CPU – São as memórias mais rápidas, armazenando instruções e dados que estão sendo processados no momento.
2. Memória Cache – Pequena memória de alta velocidade dentro da CPU que reduz a latência no acesso à RAM.
3. Memória RAM (Memória Principal) – Armazena os dados temporários enquanto o sistema está em operação.
4. Armazenamento Secundário (HDDs e SSDs) – Responsável pelo armazenamento permanente de dados e programas.
5. Armazenamento Terciário (Dispositivos Externos e Backup) – Inclui dispositivos de backup e armazenamento externo.

Impacto da Memória no Desempenho do Sistema

A capacidade e a velocidade da memória RAM influenciam diretamente a execução de programas. Um sistema com pouca memória RAM pode se tornar lento, pois o sistema operacional precisará recorrer à memória virtual no disco rígido, que é muito mais lenta.

Por outro lado, um computador com SSD em vez de HDD oferece tempos de carregamento reduzidos, tornando o sistema mais responsivo. Isso é especialmente importante para profissionais de manutenção, pois a troca de um HDD por um SSD é uma das melhorias mais eficazes em desempenho.

Diagnóstico e Manutenção de Memórias

Caso 1: Computador Travando e Apresentando Tela Azul

Um cliente relata que seu computador reinicia aleatoriamente e exibe a “tela azul da morte” (BSOD). O técnico inicia os seguintes procedimentos:

1. Executa o MemTest86 para verificar a integridade da RAM.
2. Encontra erros de leitura e escrita.
3. Substitui o módulo de RAM defeituoso, resolvendo o problema.

Caso 2: Sistema Operacional Demora a Carregar

O computador de um cliente leva mais de 5 minutos para iniciar. O técnico segue os seguintes passos:

1. Usa o CrystalDiskInfo para verificar a saúde do HDD.
2. Detecta setores defeituosos no disco rígido.
3. Substitui o HDD por um SSD, reduzindo o tempo de inicialização para menos de 30 segundos.

Ferramentas para Testes de Memória

• MemTest86: Teste avançado de memória RAM.
• CPU-Z: Identifica especificações detalhadas da memória RAM.
• CrystalDiskInfo: Diagnóstico de HDDs e SSDs.

Vídeos Recomendados

• Como Funciona a Memória RAM
• SSD vs HDD: Qual Escolher?

---

Conclusão

A memória desempenha um papel vital no desempenho de um computador. Um técnico de manutenção deve ser capaz de identificar falhas em módulos de RAM, escolher adequadamente os tipos de armazenamento e otimizar o uso da memória do sistema. Com o conhecimento adequado, é possível aumentar significativamente a eficiência e vida útil de um computador.



---

2. Tipos de Memória

2.1 Memória RAM (Random Access Memory)

A memória RAM é um dos componentes mais importantes para o desempenho de um computador. Sua principal função é armazenar temporariamente os dados que estão sendo processados pela CPU. Como é uma memória volátil, seu conteúdo é apagado quando o computador é desligado.

Principais Tipos de RAM

1. SDRAM (Synchronous Dynamic RAM) – Sincroniza-se com o clock da CPU para maior eficiência.
2. DDR (Double Data Rate SDRAM) – Evolução da SDRAM, permitindo transferência em ambas as bordas do clock.
   • DDR1: 200 a 400 MHz.
   • DDR2: 400 a 1066 MHz.
   • DDR3: 800 a 2133 MHz.
   • DDR4: 1600 a 3200 MHz.
   • DDR5: 4800 MHz ou mais.
3. ECC RAM (Error-Correcting Code RAM) – Utilizada em servidores e estações de trabalho para corrigir erros automaticamente.
4. SO-DIMM (Small Outline DIMM) – Versão compacta usada em notebooks.

Diagnóstico e Solução de Problemas em RAM

Falhas na RAM podem causar problemas como tela azul (BSOD), reinicialização inesperada e falha na inicialização do sistema.

1. Uso do MemTest86: Testa os módulos RAM para identificar erros.
2. Verificação física: Remoção e limpeza dos contatos dos módulos.
3. Teste de Slots: Testar os módulos em diferentes slots da placa-mãe.
4. Substituição da RAM: Caso um módulo esteja defeituoso, ele deve ser trocado.

Estudo de Caso: Cliente com Tela Azul Frequente

1. O técnico usa MemTest86 e detecta falhas na RAM.
2. Remove o módulo defeituoso e substitui por um novo.
3. O problema é resolvido, e o computador volta a funcionar normalmente.

Vídeo recomendado: Como Diagnosticar Problemas de Memória RAM

---

2.2 Memória ROM (Read-Only Memory)

A memória ROM é um tipo de armazenamento não volátil, ou seja, os dados nela gravados permanecem mesmo quando o computador é desligado. Ela é essencial para o funcionamento do sistema, pois armazena instruções importantes para a inicialização do hardware.

Tipos de ROM:

1. PROM (Programmable ROM) – Pode ser programada apenas uma vez.
2. EPROM (Erasable Programmable ROM) – Pode ser apagada e reprogramada com luz ultravioleta.
3. EEPROM (Electrically Erasable Programmable ROM) – Pode ser apagada e regravada eletronicamente.

Uso da ROM em Computadores

A ROM é usada principalmente para armazenar a BIOS ou UEFI, que contêm instruções essenciais para a inicialização do computador.

Estudo de Caso: Computador Não Liga

1. O cliente relata que o computador não inicia e a tela fica preta.
2. O técnico reseta a BIOS removendo a bateria CMOS.
3. O sistema volta a iniciar normalmente.

Vídeo recomendado: O que é BIOS e UEFI?

---

2.3 Memória Cache

A memória cache é uma memória ultrarrápida usada para armazenar dados frequentemente acessados pela CPU, reduzindo o tempo de espera e melhorando o desempenho geral do sistema.

Níveis de Memória Cache:

1. L1 (Level 1):

   • Integrada diretamente no processador.
   • Extremamente rápida, mas com capacidade limitada (geralmente 64 KB a 128 KB).

2. L2 (Level 2):

   • Externa ao núcleo do processador, mas ainda dentro do chip.
   • Tem maior capacidade (256 KB a 2 MB).

3. L3 (Level 3):

   • Compartilhada entre os núcleos da CPU.
   • Capacidade entre 4 MB a 64 MB.

Importância da Memória Cache para o Desempenho

A presença de uma boa memória cache reduz o tempo que a CPU gasta esperando por dados da RAM, tornando a execução de programas muito mais rápida.

Estudo de Caso: Computador com Baixo Desempenho em Jogos

1. O técnico verifica que o processador utilizado tem pouca memória cache.
2. Recomenda a troca para um modelo com maior cache L3.
3. O desempenho do sistema melhora consideravelmente.

Vídeo recomendado: O que é Memória Cache e como ela impacta no desempenho

---

Conclusão

A memória é um dos principais fatores que influenciam no desempenho de um computador. A RAM permite acesso rápido a dados, a ROM armazena instruções fundamentais para o funcionamento do hardware, e a memória cache otimiza a velocidade de processamento. Conhecer esses tipos de memória e saber diagnosticar problemas relacionados a elas é essencial para um técnico em manutenção e suporte.

---

3.Memórias Secundárias e Alternativas

3.1 Armazenamento Secundário

O armazenamento secundário é essencial para o funcionamento de qualquer sistema computacional, pois é responsável por guardar dados de forma permanente, mesmo quando o computador está desligado. Diferente da memória RAM, que é volátil e perde dados quando o sistema é desligado, as memórias secundárias mantêm os dados intactos. Neste tópico, abordaremos os principais tipos de armazenamento secundário: HDD (Hard Disk Drive), SSD (Solid State Drive) e NVMe (Non-Volatile Memory Express), além de discutir ferramentas para diagnóstico e solução de problemas.

HDD (Hard Disk Drive)

O HDD é uma das tecnologias mais antigas e ainda amplamente utilizadas para armazenamento secundário. Ele funciona com base em discos magnéticos que giram em alta velocidade, enquanto uma cabeça de leitura/gravação acessa os dados.

Características:

• Tecnologia mecânica: O HDD possui partes móveis, como discos magnéticos e braços de leitura, o que o torna mais suscetível a danos físicos, como quedas ou impactos.
• Custo-benefício: É mais barato em comparação com SSDs e NVMe, especialmente para grandes capacidades de armazenamento (ex.: 1TB ou mais).
• Velocidade: A velocidade de leitura e gravação é menor que a de SSDs e NVMe, variando entre 80 MB/s e 160 MB/s, dependendo do modelo.
• Durabilidade: A vida útil de um HDD é geralmente medida em horas de operação (ex.: 30.000 a 50.000 horas).

Exemplo Prático: Um técnico de manutenção pode encontrar HDDs em computadores mais antigos ou em servidores que exigem grande capacidade de armazenamento a um custo reduzido. Um exemplo comum é o Seagate Barracuda, amplamente utilizado em desktops.

Vídeo Recomendado: Como funciona um HDD – YouTube

SSD (Solid State Drive)

O SSD é uma evolução do HDD, utilizando memória flash para armazenar dados. Diferente do HDD, ele não possui partes móveis, o que o torna mais rápido e confiável.

Características:

• Tecnologia flash: Utiliza células de memória NAND para armazenar dados, o que elimina a necessidade de partes móveis.
• Velocidade: A velocidade de leitura e gravação é significativamente maior que a de HDDs, variando entre 500 MB/s e 3.500 MB/s, dependendo do modelo.
• Durabilidade: SSDs têm uma vida útil medida em terabytes escritos (TBW). Por exemplo, um SSD de 500GB pode ter uma vida útil de 150 TBW.
• Consumo de energia: Consome menos energia que um HDD, o que é ideal para notebooks e dispositivos móveis.

Exemplo Prático: Um técnico pode recomendar a substituição de um HDD por um SSD para melhorar o desempenho de um computador lento. Um exemplo popular é o Samsung 870 EVO, conhecido por sua confiabilidade e desempenho.

Vídeo Recomendado: SSD vs HDD: Qual é a diferença? – YouTube

NVMe (Non-Volatile Memory Express)

O NVMe é um padrão de armazenamento projetado para aproveitar ao máximo a velocidade das memórias flash, especialmente em SSDs. Ele utiliza a interface PCIe (Peripheral Component Interconnect Express), que oferece maior largura de banda em comparação com a interface SATA usada por HDDs e SSDs tradicionais.

Características:

• Alta velocidade: NVMe pode atingir velocidades de leitura e gravação superiores a 3.500 MB/s, sendo ideal para aplicações que exigem alto desempenho, como edição de vídeo e jogos.
• Baixa latência: A latência é significativamente menor que a de SSDs SATA, o que melhora o tempo de resposta do sistema.
• Formato compacto: NVMe é frequentemente encontrado no formato M.2, que é menor e mais adequado para notebooks e dispositivos compactos.

Exemplo Prático: Um técnico pode instalar um NVMe em um computador de alto desempenho para melhorar o tempo de boot e a velocidade de carregamento de aplicativos. Um exemplo é o WD Black SN850, conhecido por sua velocidade e eficiência.

Vídeo Recomendado: O que é NVMe e por que é tão rápido? – YouTube

 Diagnóstico e Solução de Problemas em Armazenamento

Para garantir o bom funcionamento de HDDs, SSDs e NVMe, é essencial realizar diagnósticos regulares. Ferramentas como o CrystalDiskInfo são amplamente utilizadas para monitorar a saúde dos dispositivos de armazenamento.

CrystalDiskInfo:

• Função: Monitora parâmetros como temperatura, horas de uso e taxa de erro em HDDs e SSDs.
• Uso Prático: Um técnico pode usar o CrystalDiskInfo para identificar problemas como setores defeituosos em um HDD ou desgaste prematuro em um SSD.
• Exemplo: Se o CrystalDiskInfo indicar um alto número de setores defeituosos em um HDD, o técnico pode recomendar a substituição do dispositivo antes que ocorra uma falha completa.

Vídeo Recomendado: Como usar o CrystalDiskInfo – YouTube

Outras Ferramentas:

• HD Tune: Para testes de desempenho e verificação de erros em HDDs e SSDs.
• SSD Life: Especificamente para monitorar a saúde e a vida útil de SSDs.

 Estudos de Caso

1. Caso 1: Substituição de HDD por SSD em um Computador Lento
   1. Problema: Um cliente reclama que seu computador está lento para inicializar e abrir programas.
   2. Solução: O técnico recomenda a substituição do HDD por um SSD, resultando em um tempo de boot reduzido de 2 minutos para 15 segundos.
   3. Ferramentas Utilizadas: CrystalDiskInfo para verificar a saúde do HDD, Clonezilla para clonar o sistema operacional para o SSD.
2. Caso 2: Diagnóstico de Falha em NVMe
   1. Problema: Um computador de alto desempenho apresenta falhas aleatórias durante o uso.
   2. Solução: O técnico utiliza o CrystalDiskInfo e descobre que o NVMe está operando em temperaturas elevadas. A solução foi instalar um dissipador de calor no NVMe.
   3. Ferramentas Utilizadas: CrystalDiskInfo para monitoramento de temperatura, HWMonitor para verificação geral do sistema.

Recursos Adicionais

• Livros:
  • “Upgrading and Repairing PCs” de Scott Mueller.
  • “Hardware: Manual Completo” de Gabriel Torres.
• Sites:
  • Tom’s Hardware: Para análises e comparações de dispositivos de armazenamento.
  • HowStuffWorks: Para explicações detalhadas sobre tecnologias de armazenamento.
• Cursos Gratuitos:
  • Coursera – Hardware Basics: Curso introdutório sobre hardware de computadores.
  • Khan Academy – Computer Science: Para fundamentos de ciência da computação.

 Conclusão

O armazenamento secundário é um componente crítico em qualquer sistema computacional, e a escolha entre HDD, SSD e NVMe depende das necessidades de desempenho, custo e durabilidade. Para um técnico em manutenção e suporte de informática, é essencial dominar o diagnóstico e a solução de problemas relacionados a esses dispositivos, utilizando ferramentas como o CrystalDiskInfo para garantir a saúde e o bom funcionamento dos sistemas. Com o conhecimento adequado, o técnico estará preparado para atuar em diversos setores, desde empresas de tecnologia até órgãos públicos, contribuindo para a eficiência e a confiabilidade dos sistemas computacionais.



---

4. Estudo de Caso: Diagnóstico e Manutenção de Memórias

Caso 1: Computador com tela azul frequente

1. O cliente relata que o sistema apresenta tela azul aleatoriamente.
2. O técnico executa o MemTest86 e detecta falhas na RAM.
3. Solução: Substituição do módulo defeituoso.

Caso 2: Computador lento e travando

1. O cliente reclama que o computador demora para abrir programas.
2. O técnico verifica que o HDD está apresentando setores defeituosos.
3. Solução: Troca do HDD por um SSD.

---

5. Ferramentas para Diagnóstico de Memória

• MemTest86: Diagnóstico de falhas na RAM.
• CPU-Z: Informações detalhadas sobre os módulos de RAM.
• CrystalDiskInfo: Avalia a saúde de HDDs e SSDs.

---

6. Recursos Complementares

Vídeos Recomendados

• Como funciona a memória RAM?
• Memória Cache e sua importância

Leituras Recomendadas

• Modern Operating Systems – Andrew Tanenbaum.
• Computer Architecture: A Quantitative Approach – John L. Hennessy.

Sites e Cursos Gratuitos

• Diolinux
• Bóson Treinamentos

---

Conclusão

A memória desempenha um papel fundamental no desempenho do computador, impactando a velocidade e a estabilidade do sistema. Entender os diferentes tipos de memória e suas aplicações é essencial para diagnosticar e solucionar problemas comuns de hardware. No próximo módulo, abordaremos a estrutura e funcionamento da CPU.

Fim da aula 02
